Samsung SCX-4220 бледная печать и повторы изображения

Подробности

Опубликовано 03.04.2016 10:00

Просмотров: 9192

Сегодня разберем правильный путь решения проблемы двоения изображения и бледной печати на МФУ Samsung SCX-4220. Аналогичные проблемы возникают у принтеров и МФУ производства Samsung и Xerox достаточно часто. Их даже можно назвать родовой проблемой.

К нам в руки попал аппарат Samsung SCX-4220. Владелец описал проблему в двух словах: двоение печати. Двоение печати ровно как и бледная печать решается путем восстановления контакта на валу PCR, который находится в принтере.

Начнем с разборки аппарата. Для этого извлекаем из принтера лоток с бумагой и картридж. Сразу видим этот злополучный контакт. Его уже, к сожалению, пытался кто-то отремонтировать, намазав обильно электропроводящей смазкой. Смазки полно, а проблема не исчезает.

С задней стороны откручиваем четыре винта крепления задней стенки принтера и снимаем ее. После снимаем боковые стенки.

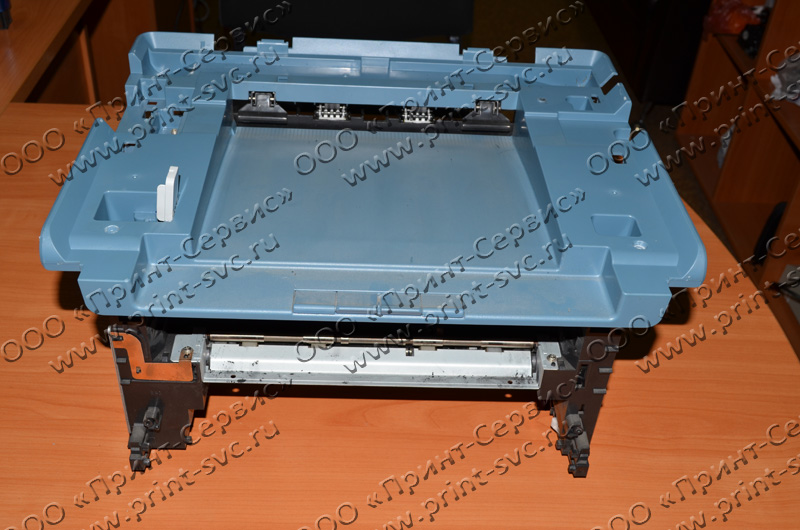

Отключаем все шлейфы и провода, идущие к блоку сканирования. Снимаем сам блок сканирования. Он снимается без особых усилий. Крышку под блоком сканера держат четыре винта, откручиваем их и снимаем крышку. Чтобы открыть доступ к валу PCR необходимо снять лазерный блок. Для этого откручиваем четыре винта, держащих его и отключив шлейфы и провода откладываем в сторонку.

Теперь мы имеем непосредственный доступ к валу PCR и его контактам.

Утопив язычок отверткой, извлекаем вал PCR из принтера. Также снимаем контакт вала PCR. Все части целесообразно очистить от грязи и старой смазки.

В идеале контакт PCR вала должен иметь сопротивление не более 100 Ом. У нас же он не звонился совсем, иногда только проскакивало сопротивление в 1-2 МОм. Это очень много! Для восстановления работоспособности МФУ Samsung SCX-4220 необходимо либо заменить PCR контакт, либо его восстановить. Так как у меня его не было, будем восстанавливать. Для этого обмотаем контакт PCR вала медной гибкой проволокой. Это обеспечит уверенный контакт в 0-2 Ом. Обмотанный контакт устанавливаем на место. Смазываем его токопроводящей смазкой и устанавливаем PCR вал.

Попутно проведем небольшой ремонт провода от сканирующего блока, припаяв к контакту разъема оторвавшийся провод.

Теперь собираем принтер в порядке обратном разборке и тестируем. Результатом проведенной работы стала контрастная печать без повторов.
